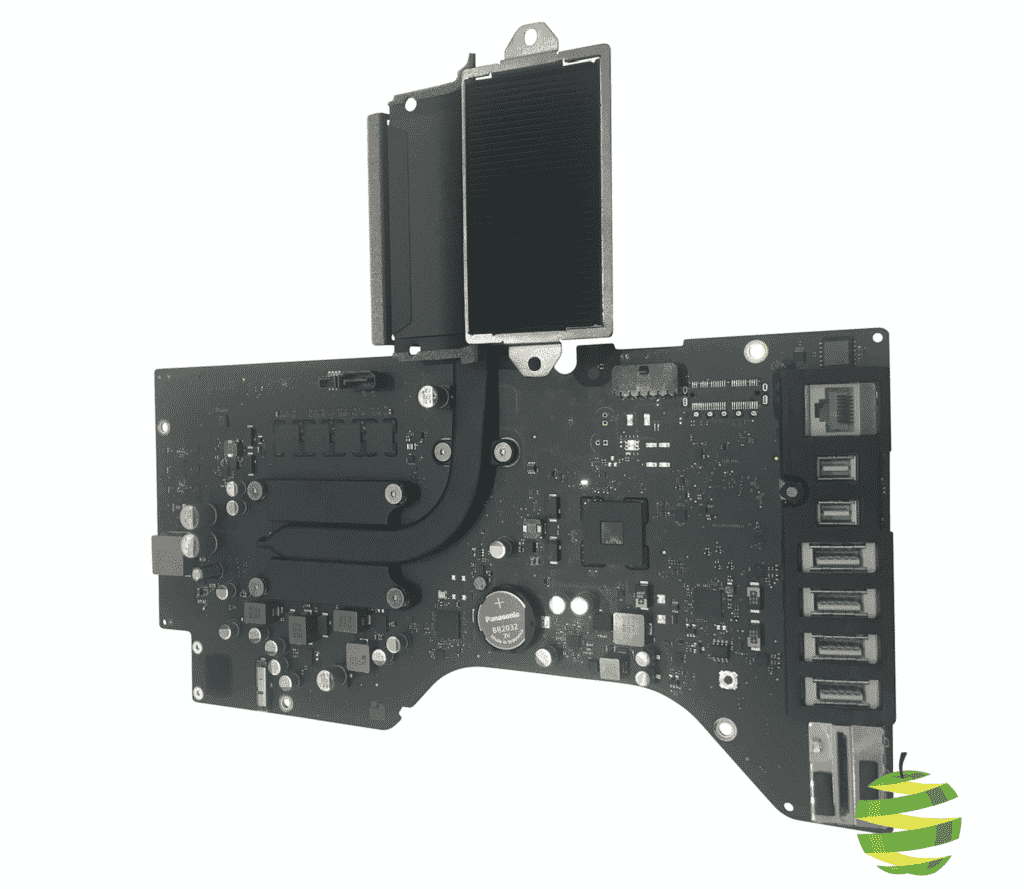

Carte mère 2,8 GHz Quadri Coeur i5 8GB avec dissipateur thermique pour iMac 21″ A1418 2K (2015)

Le modèle d’iMac 21″ A1418 2K (2015), avec une carte mère 2,8 GHz Quadri Coeur i5 et 8 Go de RAM, possède les caractéristiques techniques suivantes :

• Processeur / CPU : Intel Core i5 quadricœur cadencé à 2,8 GHz (i5-5575R)
• Mémoire RAM : 8 Go de mémoire DDR3 à 1867 MHz (pouvant être étendue jusqu’à 16 Go)
• Carte graphique : Carte graphique intégrée Intel Iris Pro Graphics 6200 avec 1536 Mo de VRAM

Carte mère vendue avec le dissipateur thermique.

Pourquoi changer une carte-mère?

Si votre iMac 21″ A1418 2K (2015) ne démarre plus, s’il démarre mais que l’écran reste noir, ou bien que votre iMac démarre puis s’éteint subitement, il se peut que la carte mère soit à remplacer.

Comment changer la carte mère de l’iMac 21″ A1418 2K (2015)?

Nous vous conseillons d’utiliser des outils spécifiques afin de ne pas endommager les pièces de votre iMac. Vous aurez besoin pour cette réparation de plusieurs tournevis Torx, ainsi que d’une spatule en nylon. Pour l’ouverture de l’écran nous suggérons l’utilisation d’une roulette de précision afin de sectionner les adhésifs qui collent l’écran. Après avoir remplacé la carte mère de votre iMac, vous aurez besoin d’un set d’adhésifs pour écran 21″ pour le remettre en place correctement.

Pour remplacer la carte mère de l’iMac 21″ A1418 2K (2015), vous aurez tout d’abord besoin d’un espace plane, avec de la place pour poser les différents éléments.Voici les grandes étapes pour la mise en place de la Carte mère 2,8 GHz Quadri Coeur i5 8GB avec dissipateur thermique:

• Avec la roulette de précision, retirez délicatement l’écran de votre iMac, puis déconnectez le câble de l’écran.
• Enlevez le support de l’écran à l’intérieur du châssis en le dévissant
• Dévissez les vis qui maintiennent le haut parleur droit.
• Dévissez les supports qui retiennent en place le disque dur SSD.
• Avec la spatule en nylon, retirez les connectiques de l’alimentation. Enlevez le bloc d’alimentation.
• Retirez les vis du ventilateur et soulevez le en déconnectant les connectiques.
• A présent, retirez le HDD en dévissant les supports de disque.
• Soulevez délicatement l’ensemble des connectiques reliées à la carte mère sans oublier les connecteurs d’antenne Bluetooth.
• Dévissez les 4 vis qui relient la carte mère 2,8 GHz Quadri Coeur i5 8GB avec dissipateur thermique au châssis
• En installant la nouvelle pièce, vérifiez l’alignement des ports au dos de votre iMac. Tout doit bien coïncider dans les fentes prévues.
• Répétez les opérations dans le sens inverse afin de remonter votre iMac.

Notons que cette Carte mère est non compatible avec les iMac 21 Pouces A1418 4K Retina.

Compatibilité: iMac 21″ A1418 2K

• iMac16,1 Late 2015: MK142LL/A (1.6 GHz Core i5)
• iMac16,2 Late 2015: MK442LL/A (2.8 GHz Core i5)
