Carte mère 2,9 GHz Core i5 8Go / 256Go pour MacBook Pro 13″ (4TB) A1706 (2016)

Le MacBook Pro 13″ A1706 avec 4 ports Thunderbolt de 2016 propose différents modèles de carte mère. L’une des options est la carte mère de 2,9 GHz Core i5, 8 Go de RAM et 256 Go de stockage. Elle présente les caractéristiques techniques suivantes :

• Processeur / CPU : Intel Core i5 bicœur cadencé à 2,9 GHz (I5-6267U) offrant un Turbo Boost jusqu’à 3,3 GHz
• Stockage : SSD flash (Solid State Drive) de 256 Go
• Carte Graphique: Intel Iris Graphics 550 (1536 Mo)
• Mémoire RAM : 8 Go de mémoire LPDDR3 à 2133 MHz
• Connectivité : 4 ports Thunderbolt 3 (USB-C), ports USB 3.0, prise casque (l’indication 4TB indique le nombre de ports Thunderbolt, et ne correspond pas à un stockage de 4 To!)

Sur ces modèles de MacBook Pro A1706 qui ont été produit par Apple en 2016 et 2017, chaque année de machine dispose d’une carte mère bien spécifique.

Pourquoi changer une carte-mère?

Si votre MacBook Pro Touch Bar est tombé, ou s’il a pris du liquide. S’il ne démarre plus, s’il démarre mais que l’écran reste noir, ou bien qu’il démarre puis s’éteint subitement, il se peut que la carte mère soit à remplacer.

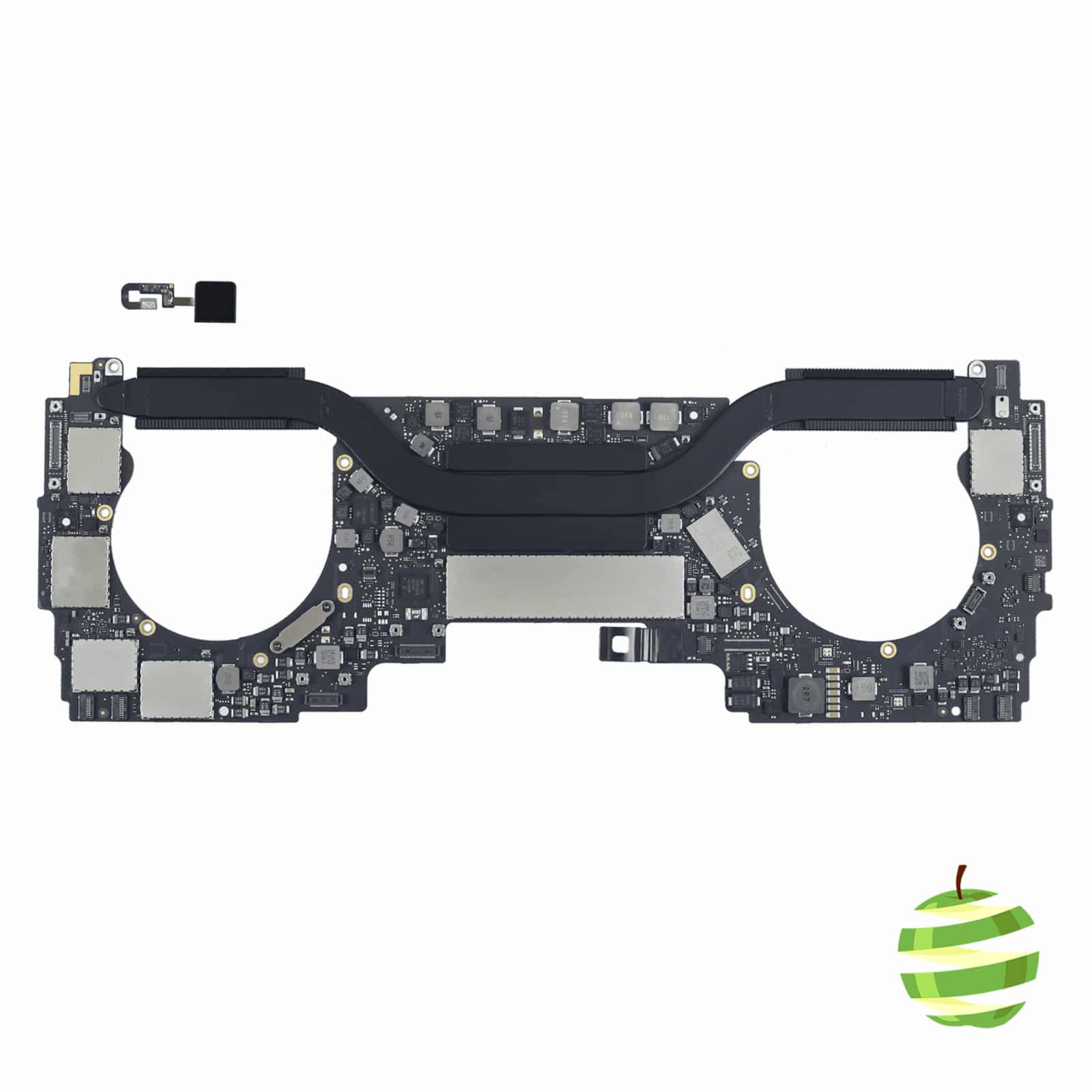

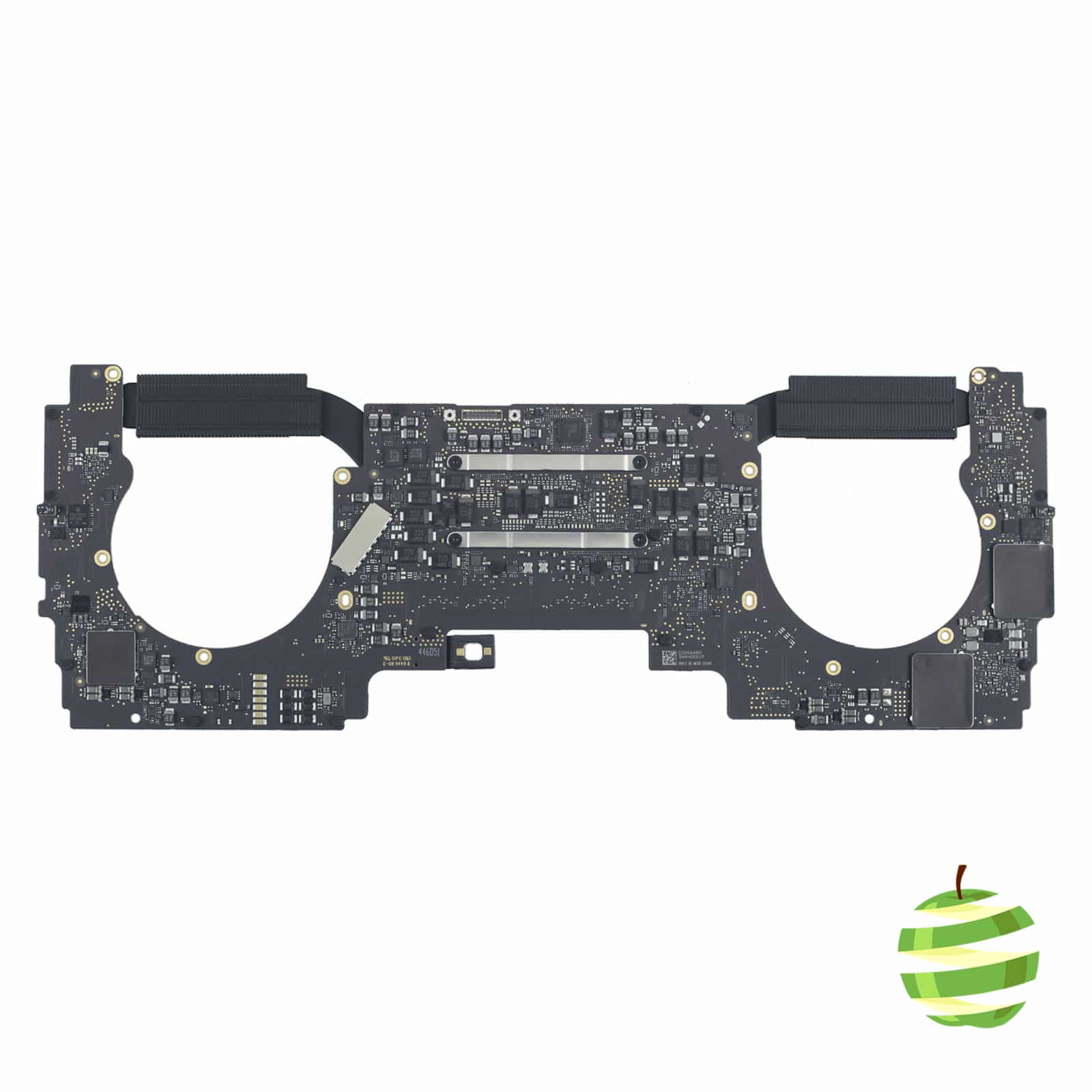

Carte mère ou Logic Board vendu avec dissipateur thermique 2,9GHz 8Go de mémoire RAM, avec processeur embarqué Core i5 (I5-6267U) et bouton Touch ID.

Comment remplacer la carte mère 2,9 GHz Core i5 8Go / 256Go du MacBook Pro A1706 (2016)?

Nous vous conseillons d’avoir un kit de tournevis qui vous servira pour la réparation de ce Mac. Vous aurez essentiellement besoin de Torx et Pentalobe. Également, un kit de 7 pinces antistatiques peut vous aider à retirer les petites connectiques. Il faut savoir que sur ce modèle de MacBook Pro 13 pouces A1706 il y a de nombreux caches vissés qui recouvrent les pièces. Donc prévoyez du temps pour ce genre de réparation et des petits contenants où vous pourrez stocker l’ensemble des vis ainsi que les caches et protections.

Voici les grandes étapes pour entreprendre le remplacement de votre carte mère:

• Dévissez le bottom case et retirez le.
• Dévissez le câble I/O board et retirez les vis du ventilateur.
• Retirez l’ensemble des vis de la plaque d’antenne (vers l’écran).
• Retirez le câble du trackpad qui recouvre la batterie.
• Débranchez l’ensemble des connectiques reliées à la carte mère 2,9 GHz Core i5 8Go / 256Go.
• Dévissez la carte mère.
• Pour remonter la carte mère, suivez les étapes dans l’ordre inverse.
